產品介紹：

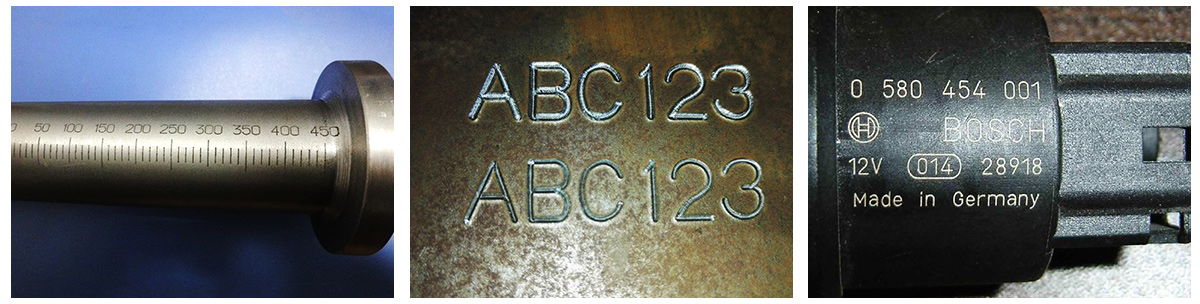

JM-WQD2010圓周打標機主要用于圓柱形工件的徑向及軸向打印，打印方向可360度旋轉，覆蓋整個圓周表面，打印間距弧度可靈活設置。適合回轉類零件，如：軸、管、盤、套、筒、法蘭等圓周面的打印。
應用范圍：
專用同步打印機構可將打印內容覆蓋整個圓周。裝夾機構自帶三爪卡盤,工件夾緊快速方便。設定好工件外徑大小后，平面執行機構與旋轉執行機構同步運動，一次性完成打印。
多軸聯動采用差補算法，圓弧曲線軌跡平滑。配合各種專用工裝可完成各種零件不同曲面的打印。
技術參數表：
| 操作系統 | DOS/Windows98/2000/XP |
| 卡盤直徑 | ∮80、∮100、∮125（可定做） |
| 字符 | 1*1mm |
| 打印方向 | 平面360° 任意可調 |
| 打標速度 | 3-6 字符/秒 |
| 打標深度 | 0.01-3mm |

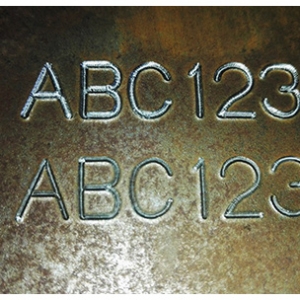

| 打標效果 | 無色凹痕 |
| 升降蓋度 | 0-350mm（可加高） |
| 打標針硬度 | HRC95 |
| 圖形變換 | AutoCAD，CAXA |
| 環境要求 | -10℃~35℃ |
| 精度保證 | 連續工作五年誤差≤0.1mm |
| 電壓 | 220V ±10% 約500W |
| 氣流量 | 0.25 L/S |
| 氣源氣壓 | 0.2 MPa-0.5 MPa |
| 機身凈重 | 85 kg |

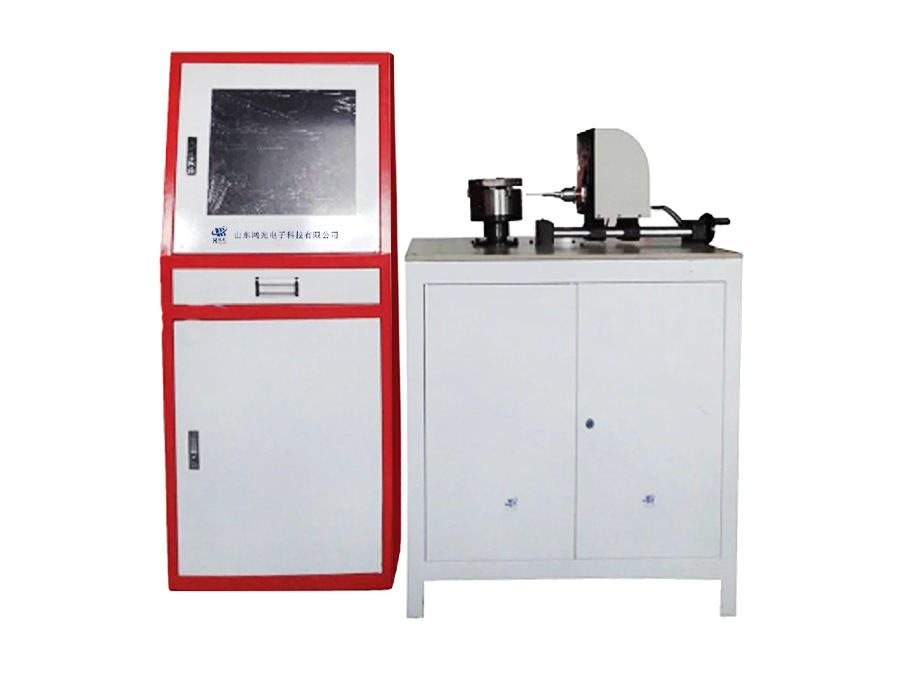

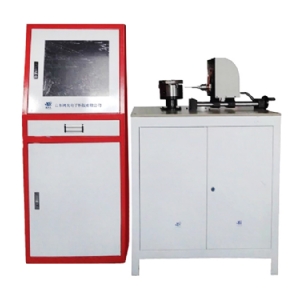

HG-WQD2010 臥式氣動打標機
HG-WQD2010 臥式氣動打標機 2020-12-10 本文被閱讀 12375 次
