產品介紹

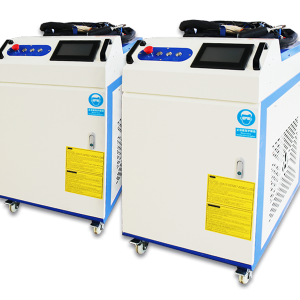

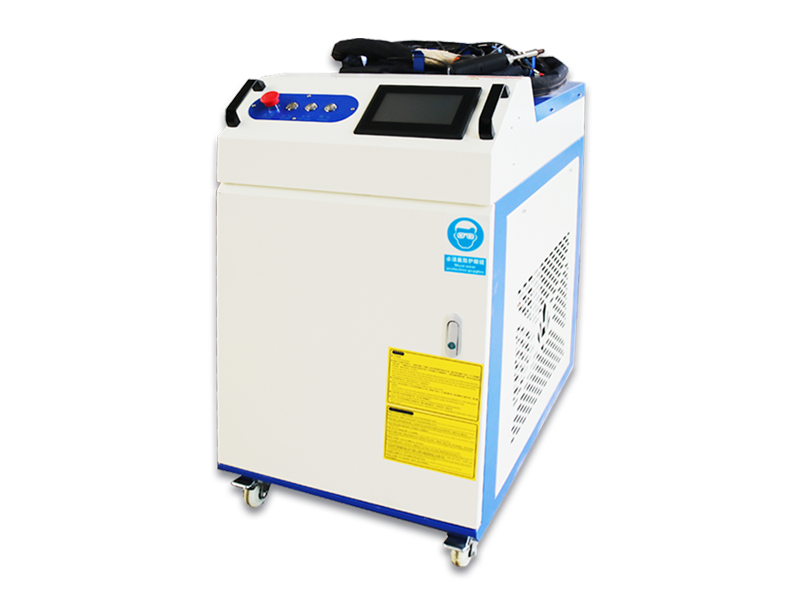

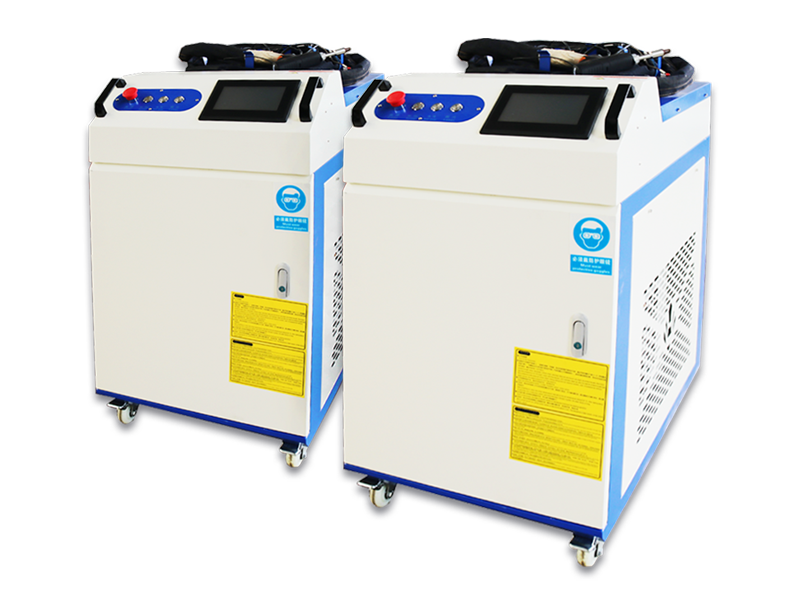

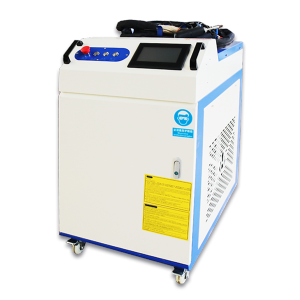

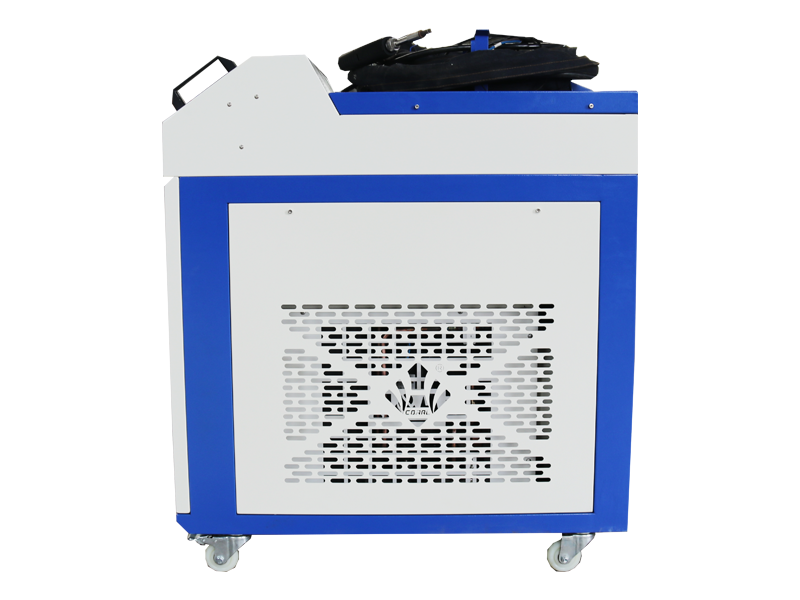

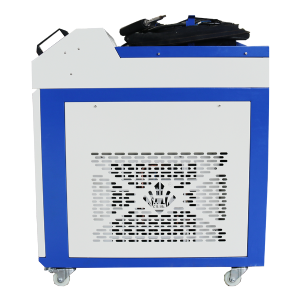

鴻光手持式激光焊接機，主要由激光器、水冷機、光纖和激光焊接頭組成。
該產品具有電光轉換效率高、抗高反能力、薄板焊接、厚板深熔無飛濺、免維護運行和調頻范圍寬等優點。
激光器：選用連續光纖激光器，具有穩定性高、省電和基本免維護等優點，可有效降低設備使用成本，優化使用體驗。
水冷機：水冷系統由內循環系統與外循環系統組成，內循環系統由激光器自帶，外循環系統采用激光專用水冷機組，以保障激光器長期穩定工作。
光纖：傳輸光纖采用光纖激光器專用光纖，長度15m，柔性傳輸，方便工人手持作業。
激光焊接頭：采用QBH光纖手持式激光焊接頭，該配件獨有激光器控制盒，同時具備準連續、脈沖、連續三種出光模式，焊接頭配備吹氣控制和安全鎖。
產品主要特點
*焊接速度快，效率高，節省人工
*能量集中，不變形，不發黑，焊接牢固
*焊縫精細美觀無氣泡，無需打磨
*45°人機操作界面，操作簡單，無需焊工證
*安全性高，輻射小，對身體無傷害
*設備體積小，有萬向輪，靈活方便移動
*具有電光轉換效率高、抗高反能力強
*薄板焊接厚板深熔無飛濺、免維護
設備概況
| 設備名稱 | 手持式連續激光焊接機 |
| 設備型號 | HG-SH1500/2000 |
| 供電需求 | 500W\800W---- 220V 1000W 三相380V±5%，50Hz 額定功率：≤5KW 額定電流：≤60A 配線：3P+N+PE |
| 環境需求 | 溫度 5-40℃ 濕度10-90% |
| 工作時間 | 24H（連續運行） |
| 故障率 | ≤1.2% |
| 合格率 | ≥99.7%(不包含來料不良) |
| 稼動率 | ≥95% |
| 人員配置 | 1 人 |
設備技術參數
| 參數項 | 典型值 |
| 激光波長 | 1080nm |
| 額定功率 | 1000W |
| 光束質量（M2） | 2.2 |
| 光纖 | 100um，15m |
| 調制頻率 | 20KHz |
| 能量穩定度 | <3% |
| 光束輸出 | 1 光束 |
| 冷卻介質 | 蒸餾水或去離子水 |
| 連續工作時間 | 24 小時 |
| 供電需求 | AC380V±10%，50Hz 三相 額定功率5Kw 額定電流60A |
| 環境需求 | 溫度 5-45℃ 濕度 10-90% |
設備焊接參數表
| 焊接材質 | 激光器功率 | 焊接速度（m/min） | 熔深 |
| 碳鋼 | 500w | 1～6 | 0.96～0.39 |
| 750w | 1～6 | 1.37～0.51 | |
| 1000w | 1～10 | 2.06～0.49 | |
| 1500w | 1～10 | 2.77～0.79 | |
| 2000w | 1～10 | 3.59～1.59 | |
| 3000w | 1～10 | 4.79～1.78 | |
| 4000w | 1～10 | 6.96～2.23 | |
| 6000w | 1～12 | 7～1.4 | |
| 不銹鋼 | 500w | 1～6 | 1.05～0.43 |
| 750w | 1～6 | 1.68～0.64 | |
| 1000w | 1～10 | 2.68～0.58 | |
| 1500w | 1～10 | 3.59～0.88 | |
| 2000w | 1～10 | 4.57～1.77 | |
| 3000w | 1～10 | 6.87～1.94 | |
| 4000w | 1～10 | 8.07～2.55 | |
| 6000w | 1～12 | 7.5～1.5 | |
| 純鋁 | 1000 | 5～0.8 | 1～2 |
| 1500 | 7～0.5 | 1～3 | |
| 2000 | 5～0.5 | 2～4 | |
| 3000 | 1～10 | 4～2 | |
| 4000 | 1.5～8 | 4～2 | |
| 紫銅 | 1500 | 0.8 | 0.2 |
| 2000 | 3 | 0.3 | |
| 3000 | 2 | 1 | |
| 4000 | 4 | 1 |
